Roztwory kalibracyjne dla elektromobilności

Testo Industrial Services oferuje Twojej firmie kompleksowe rozwiązania kalibracyjne dla elektromobilności. Nasze akredytowane laboratoria spełniają wymagania sektora e-mobilności z dokładnością i precyzją.

Obecna zmiana w branży motoryzacyjnej jest postrzegana przez nas wszystkich i nadal będzie nam towarzyszyć w nadchodzących latach. Kształtowane przez trendy, takie jak ochrona środowiska, urbanizacja i cyfryzacja, nowe koncepcje jazdy i technologie napędowe rozwijają się w przemyśle motoryzacyjnym. Obecnym motorem zmian jest przede wszystkim elektromobilność. Nowo opracowane koncepcje i rozwiązania w sektorze e-mobilności zmieniają wymagania i wymagania dotyczące wzorcowania odpowiedniego sprzętu pomiarowego i testowego. Testo Industrial Services GmbH rozszerzyła akredytację swojego laboratorium w dziedzinie pomiarów elektrycznych i dostosowała je do wymagań elektromobilności.

Wzorcowanie przekładników prądowych

Przekładniki prądowe (przekładniki pomiarowe) służą do pomiaru prądów i wykonują różnorodne zadania. Między innymi przekładnik prądowy jest w stanie przekształcić prąd pierwotny w łatwo przetwarzalny sygnał elektryczny w postaci prądu proporcjonalnego lub napięcia proporcjonalnego.

Wykonujemy kompleksowe kalibracje dla Twoich przekładników prądowych na naszej stacji pomiarowej, która została specjalnie opracowana dla przekładników pomiarowych. Jesteśmy w stanie przeprowadzić kalibracje akredytowane ISO i DAkkS:

ISO: AC/DC maksymalnie 4000 A / przy częstotliwościach maksymalnie 10 kHz
DAkkS: AC/DC maksymalnie 1000 A / przy częstotliwościach maksymalnie 2 kHz

Dodatkowo jesteśmy w stanie skalibrować niesinusoidalne, dynamiczne postacie sygnału metodą próbkowania. Wymagany wysoki poziom dokładności osiągamy dzięki naszemu specjalnie opracowanemu zestawowi pomiarowemu, który składa się z 40 kg czystej miedzi i ma zdefiniowane prowadzenie kabli. Minimalizuje to efekty zakłóceń i znacznie zwiększa obciążalność prądową. Możliwość prostego demontażu stanowiska pomiarowego, a tym samym szybkiego zintegrowania badanego obiektu ze stanowiskiem pomiarowym, prowadzi do zoptymalizowanego procesu wzorcowania

Wzorcowanie boczników prądowych

Bocznik to elektryczny rezystor o niskiej impedancji, który może być używany do pomiaru wysokich prądów elektrycznych w systemach testowych i konfiguracjach pomiarowych. Bocznik generuje napięcie pomiarowe w zależności od podłączonego prądu.

Przeprowadzamy wzorcowanie boczników prądowych na specjalnie zaprojektowanej stacji pomiarowej boczników w procedurze porównawczej. Podczas wzorcowania do testowanego bocznika przykładany jest określony prąd, a "wskazany" prąd rezystora jest określany na podstawie malejącego napięcia w połączeniu z wartością nominalną rezystora. Alternatywnym wzorcowaniem jest określenie wartości rezystancji bocznika prądowego za pomocą mostka pomiarowego.  

Testo Industrial Services wykonuje wzorcowania akredytowane przez DAkkS w kilku punktach pomiarowych:

AC od 100 μA do 100 A / DC od 0 A do 1000 A
Zakres częstotliwości od 10 Hz do 10 kHz w dyskretnych punktach

Wzorcowanie mierników mocy i analizatorów

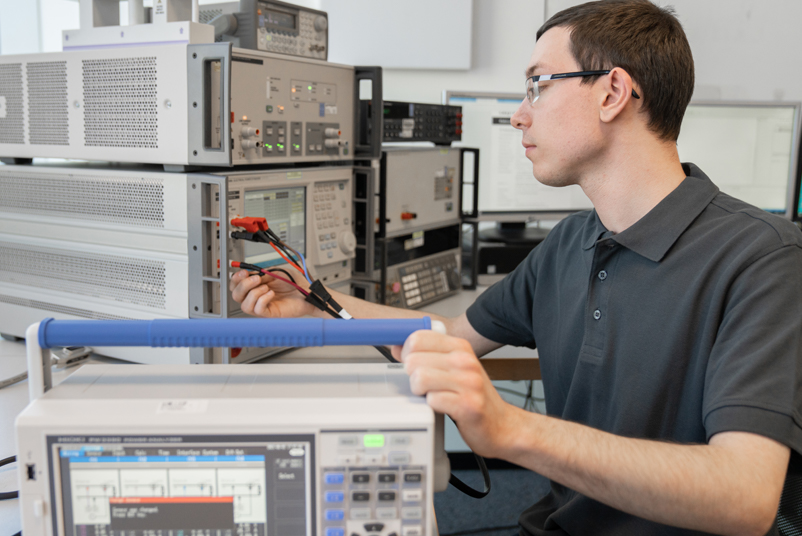

Wzorcowanie mierników mocy odbywa się metodą pomiaru bezpośredniego za pośrednictwem trzech specjalnie wyposażonych stacji pomiarowych z bardzo dokładnymi kalibratorami. Możemy przeprowadzać wzorcowanie akredytowane przez DAkkS w następujących zakresach pomiarowych:

Napięcie stałe między 10 V a 1100 V
Zakres prądu od 0 do 1000 A DC przy maksymalnie 1000 kWs
Napięcie AC od 0 do 1000 V przy maksymalnej częstotliwości 1 MHz
Zakres prądu od 0 do 100 A AC przy maksymalnej częstotliwości 10 kHz.

Nasz zakres usług uzupełnia uwzględnienie mocy aktywnych, reaktywnych i pozornych od 50 μW / μVar / μVA do 80 kW / kVar / kVA przy maksymalnie 10kHz. Zwrot tych stacji pomiarowych odbywa się w naszym wewnętrznym laboratorium referencyjnym.

Kalibracja cęgów prądowych

Dokładny pomiar prądu jest niezbędny w dziedzinie elektromobilności. Za pomocą cęgó prądowych (parametry zacisku lub przekładniki prądowe zaciskowe) możliwe są bezdotykowe i szybkie pomiary prądu elektrycznego w przewodniku.

Wzorcowanie cęgów prądowych odbywa się za pomocą zdefiniowanego prądu odniesienia. Prąd odniesienia można skalować zgodnie z życzeniem za pomocą elastycznych numerów uzwojeń, aby dostosować prąd zgodnie z wymaganiami wzorcowania. Jesteśmy w stanie przeprowadzić wzorcowanie akredytowane przez DAkkS w następujących zakresach pomiarowych:

AC od 1 mA do 800 A i DC od 1 mA i 1000 A DC
Częstotliwość od 40 Hz do maksymalnie 5 kHz do 20 A powyżej 65 Hz

Wzorcowanieliczników energii i energii elektrycznej

Liczniki energii elektrycznej i energii są niezbędne do rejestrowania rzeczywistego zużycia energii pzez samochod elektryczny, ponieważ korelują bezpośrednio ze stanem akumulatora. Kalibracja liczników energii i energii elektrycznej jest możliwa dla dowolnych współczynników mocy w naszych akredytowanych laboratoriach. Wzorcujemy dla Ciebie każdą fazę Twojego urządzenia z wysoką precyzją i niską niepewnością pomiaru:

Prądy do 100 A
Napięcia do 1000 V i
na częstotliwościach technicznych do 400 Hz.

Nasze wzorce są podłączone do odpowiedniego licznika energii oddzielnie w celu odczytu prądu i napięcia. Dzięki tej symulacji mocy można wygenerować dowolną moc i współczynniki mocy. Energia, która ma być mierzona, może być zatem określona za pomocą identyfikowalnego i synchronicznego pomiaru czasu w systemie pomiarowym. Również w tym przypadku każda ilość energii od Wh do MWh może zostać ponownie wywzorcowana przez Testo Industrial Services poprzez skalowalność czasu pomiaru.

Systemy testowania akumulatorów

Akumulatory wysokonapięciowe są sercem samochodu elektrycznego i dostarczają energii do poruszania się. To sprawia, że szeroko zakrojone testy w fazach rozwoju i poza nimi są jeszcze ważniejsze. Precyzyjne systemy pomiarowe stosowane do tego celu mają kilka funkcji bezpieczeństwa, takich jak zabezpieczenie nadprzepięciowe lub nadprądowe, a także wykrywanie parametrów zewnętrznych. Regularne wzorcowanie wartości prądu, napięcia i rezystancji dla AC i DC tych urządzeń jest zatem niezbędne. Wzorcujemy systemy testowe baterii, a także jesteśmy w stanie analizować parametry dynamiczne, takie jak czas ładowania i krzywe sygnału.

Wzmacniacze pomiarowe i moduły pomiarowe

Moduły pomiarowe są wszechstronne i bardzo wytrzymałe, ponieważ są często stosowane przy wysokich potencjałach i muszą być odporne na EMC i ESD. W rozwoju pojazdów hybrydowych i elektrycznych pomiary temperatury muszą być przeprowadzane na szerokiej gamie komponentów, a moduły pomiarowe są tu często stosowane.

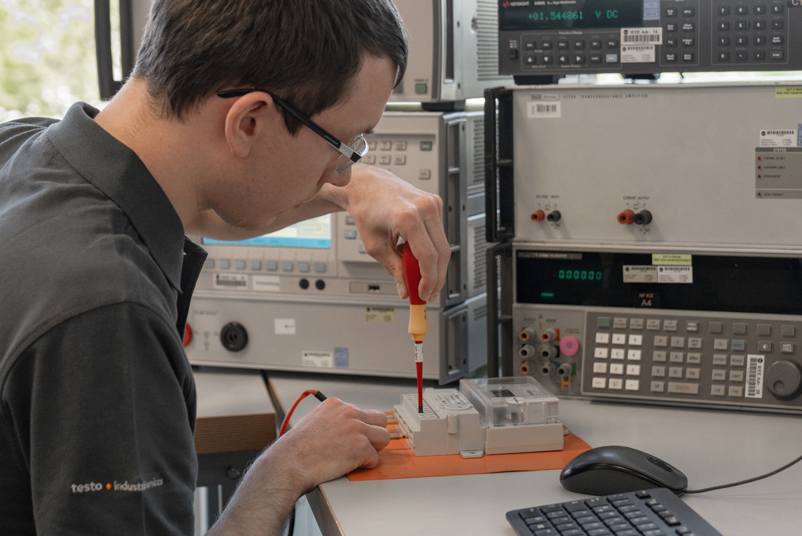

Wzorcowanie jest bardzo indywidualne, ponieważ każdy moduł pomiarowy jest również indywidualnie skonstruowany. Dzięki naszemu wieloletniemu doświadczeniu wzorcujemy moduły pomiarowe w naszych akredytowanych zakresach pomiarowych, takich jak prąd, napięcie, temperatura i częstotliwość. Ponadto możemy przeprowadzić wzorcowanie w różnych temperaturach otoczenia w komorach klimatycznych specjalnie skonfigurowanych do tego pomiaru. Jest to szczególnie istotne w przypadku modułów pomiarowych, które są narażone na ekstremalne temperatury w późniejszym użytkowaniu.

Nasze usługi

Możesz również skorzystać z wzorcowania wszystkich innych przyrządów pomiarowych w naszych akredytowanych laboratoriach. Zapoznaj się z naszą ofertą usług i dowiedz się więcej o naszych niezależnych od producenta kalibracjach - jesteśmy Twoim partnerem w zakresie kalibracji w dziedzinie elektromobilności.
